Vor einiger Zeit bekam ich von hs-sound drei PA-Koaxe von 10-15" zum testen, wovon vor allem der kleinste Coax-10 mit seinen TSP zu überzeugen wusste.

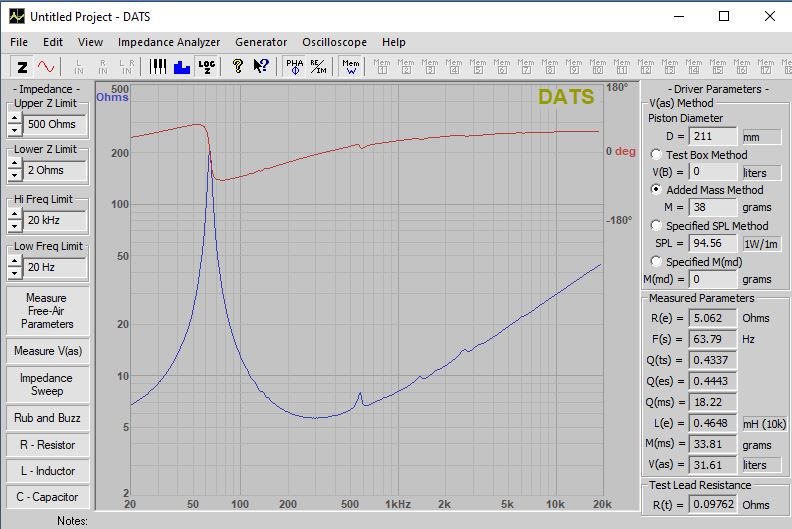

HS Coax 10 TSP Messung

Mit diesen Parametern lässt sich arbeiten, jedoch wurde der ursprüngliche Plan einer große Kompaktbox zugunsten der Tiefbassausbeute gegen eine Standbox getauscht. In noch gut händelbaren 60L macht das Chassis völlig ausreichende 46Hz (f3):

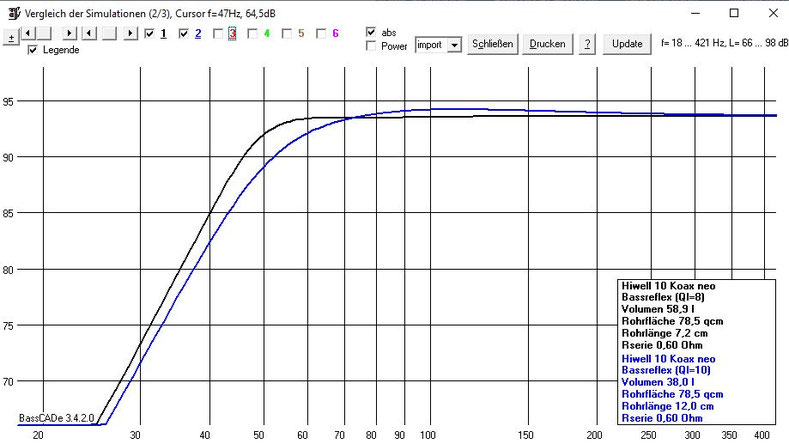

HS Coax 10 Gehäusesimulation

Koaxe bieten, ähnlich wie Breitbänder, den Vorteil einer Punktschallquelle und sorgen so oft für eine besonders gute Raumabbildung. Gute Koaxe sind allerdings nicht leicht zu finden, weil sich Hoch- und Tiefmitteltöner immer gegenseitig beeinflussen und es sehr schwer ist, hier einen wirklich guten Kompromiss zu finden.

Die akustischen Messungen mussten nun zeigen, ob die Entwickler beim Coax-10 einen guten Job gemacht haben. Um die eigenen Ohren zu schützen, wurden alle Messungen mit um 12dB reduziertem Pegel durchgeführt. Die Messung des TMT zeigte, dass eine tiefe Trennung obligatorisch ist:

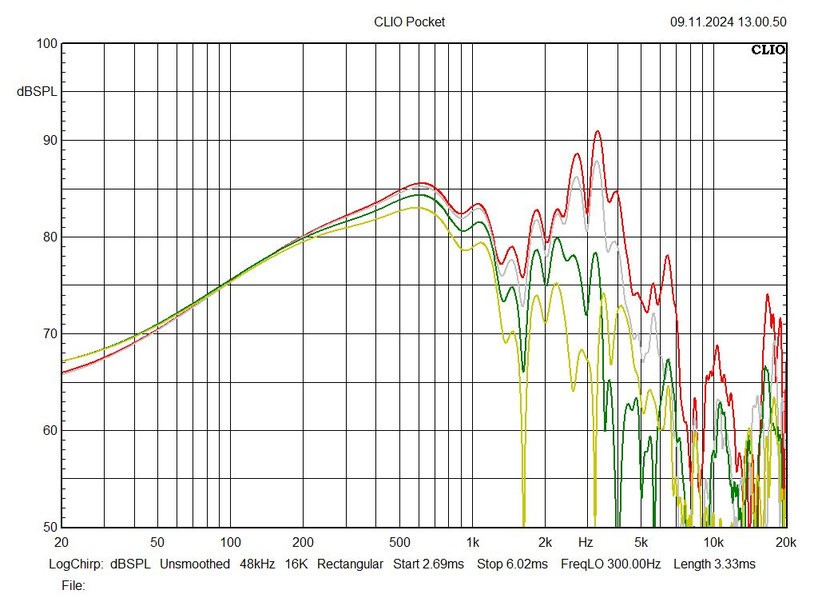

Ketos Tieftöner 0° - 45°

Mehr als rund 1kHz schafft er nicht, bevor ein tiefer Einbruch und einige Resonanzen einen höheren Einsatz vereitlen.

Glücklicherweise erwies sich der Hochtöner als ein dazu passender, tiefreichender Kandidat:

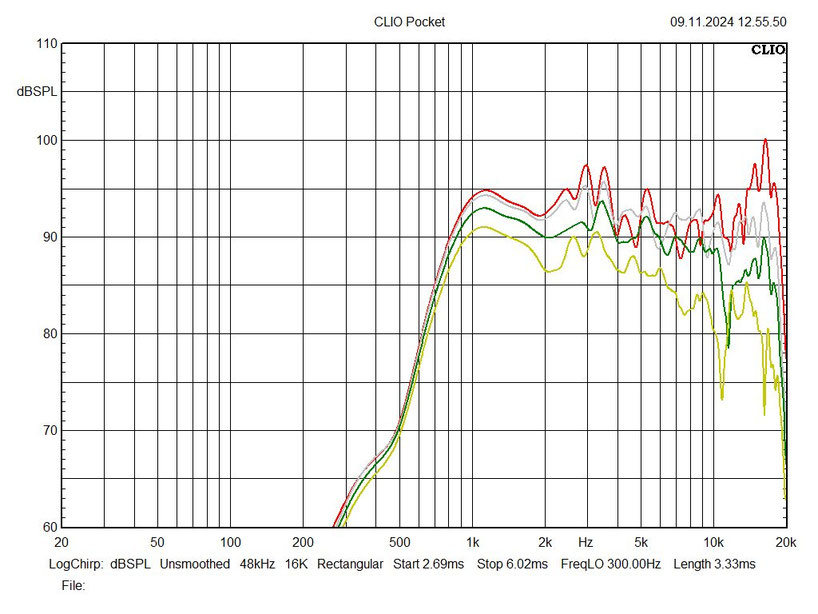

Ketos Hochtöner 0° - 45°

Schon ab 1kHz bietet er vollen Pegel und schafft damit die Grundlage für ein Zusammenspiel mit dem TMT. Ein Doppelhöcker bei rund 3kHz sowie eine weitere Störung bei gut 5kHz trübten das Bild zwar leicht, aber mit solchen Eigenheiten muss man bei Koax-Chassis bauartbedingt oft leben. Mittels passender Weichenschaltung kann man hier natürlich auch noch entgegenwirken, also wurden die Daten in Vituixcad eingegeben und mit der Simulation gestartet.

Ganz einfach war es nicht, ein harmonisches Zusammenspiel zu erreichen und einige Varianten wurden nach dem Hörtest wieder verworfen. Nicht, weil sie wirklich schlecht waren, sondern weil immer wieder das Gefühl aufkam, noch nicht das Optimum aus dem Chassis herausgekitzelt zu haben.

Am Ende gelang es jedoch, eine Abstimmung zu finden, die klanglich rundum überzeugen konnte:

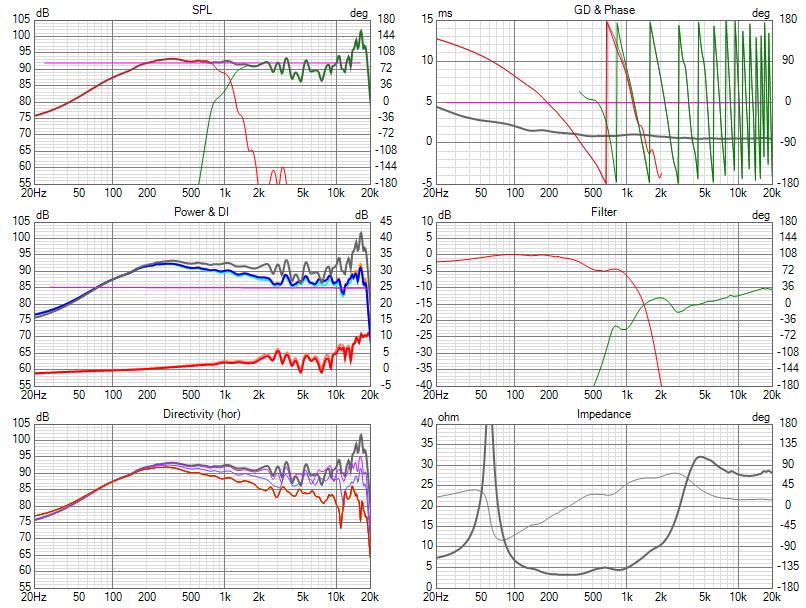

Ketos Simulation

Die dafür nötige Weiche blieb zudem, was den Bauteileaufwand angeht, noch im Rahmen:

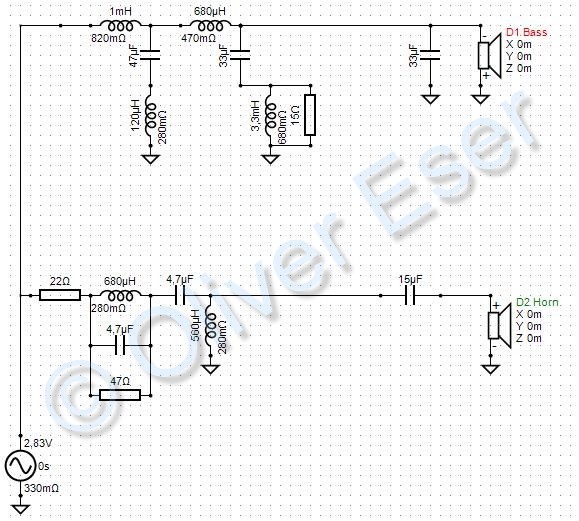

Ketos Weichenplan

Betrachtet man nur die Messung auf Achse, erkennt man die angesprochenen Welligkeiten und der Hochton wirkt auf den ersten Blick etwas zurückhaltend. Der Blick auf den Energiefrequenzgang (blau) zeigt jedoch, dass es dem Lautsprecher nicht an Hochtonenergie mangelt. Versuche mit ausgewogenerem Achsfrequenzgang wirkten immer zu höhenbetont und aufdringlich im Hörtest, erst mit einem größeren Fokus auf den EFG rastete das Klangbild ein. Dieses Beispiel zeigt einmal mehr, dass man die Abstrahlung eines Lautsprechers niemals unterschätzen sollte.

Die Ketos spielt mit dieser Abstimmung alle Arten von Musik gleichermaßen ausgewogen und mitreißend. Sie schafft es, sowohl bei geringen Pegeln, also auch beim beherzten Rechtsdreh am Lautstärkeregler nicht die Übersicht zu verlieren und immer sauber zu bleiben. Hier bietet sie im Vergleich mit großen Breitbändern einen klaren Vorteil.

Auch der Bass kann voll überzeugen. Trocken, aber durchaus mit Nachdruck bleiben bei Musik kaum Wünsche offen. Daran schließt sich ein sauberer Mittelton an, der Stimmen und Instrumente realistisch abbildet. Im Hochton gibt es sicherlich Chassis, die feinste Nuancen noch etwas besser herausarbeiten, aber es fehlt dennoch nichts und der Hochton klingt viel besser, als es die welligen Messungen im ersten Moment befürchten ließen.

Sitzt man im Sweetspot, rastet das Klangbild sehr schön ein. Jeder Musiker hat seinen festen Platz auf der imaginären Bühne, genau so wie es sein sollte.

Die Ketos ist bei als Komplettbausatz bei hs-sound.de erhältlich. Den Bauplan dazu gibt es natürlich auch hier:

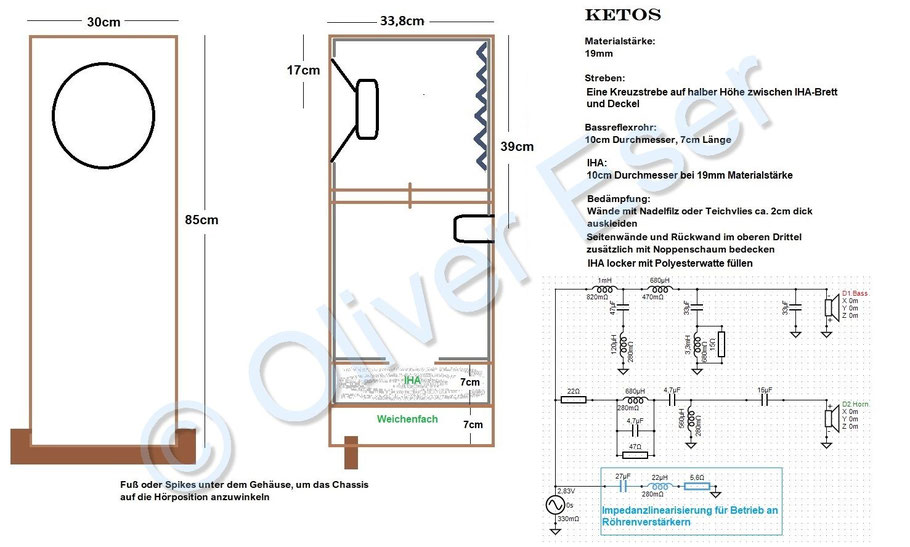

Ketos Bauplan

Als IHA wird eine kleine Kammer im Lautsprecher bezeichnet, welche durch einen Reflexkanal mit dem restlichen Gehäuse verbunden ist. Bei geschickter Auslegung des Reflexkanals genügt ein einfacher, runder Ausschnitt im Trennbrett. Im Fall der Ketos hat dieser Ausschnitt 10cm Druchmesser, wenn die Plattenstärke 19mm beträgt.
