Galerie der Projekte - Nachbauten, Pimps, Abwandlungen, ...!

Wenn Sie eine unserer Boxen nachgebaut, abgewandelt, etc. haben oder eine unserer Ideen aufgegriffen und umgesetzt haben, wäre hier der Platz, um zu zeigen, was Sie mit den eigenen Händen erschaffen haben. Schreiben Sie uns eine E-Mail und wir stellen hier gern Bilder Ihrer Lautsprecher (falls gewünscht mit einem kleinen Text) ein. Bitte kontaktieren Sie uns unter: info@der-akustische-untergrund.de

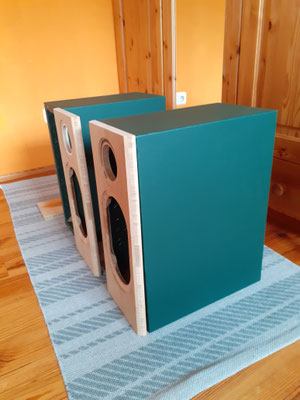

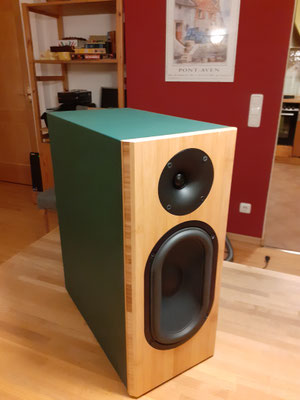

DAUmino M als Geschenk für die Schwester

Nachdem Joeys Schwester bei ihm die LYC gehört hat und sogar leihweise mit zu sich nach Hause nehmen durfte, stand fest, dass sie auch ein Paar wohlklingende Lautsprecher ihr Eigen nennen wollte. Was lag also näher, als ihr ein Paar wohlklingende Lautsprecher zum Geburtstag zu schenken? So machte sich Joey heran, für seine Schwester ein Paar DAUmino M aufzubauen. Er lud sie sogar ein, am Aufbau und dem Finish ihrer künftigen Lautsprecher mitzuhelfen. So entstand ein wunderschönes Paar Musikmöbel in toller Betonoptik. Als besonderer Clou wurde ein kleines Aluschild gefertigt, das die Namen des Erbauers und der stolzen Besitzerin trägt. Wir sagen nur Hut ab, vor diesem tollen Geburtstagsgeschenk. Mögen die wirklich tollen DAUmino M mit viel guter Musik eine Menge Freude bereiten. Wir gratulieren nachträglich zum Geburtstag und natürlich auch zu den DAUminos.


MoDiPo vom Richard N.

 Nun ging es doch schneller, als geplant. Richard N. hat seine MoDiPo fertiggestellt. Beim Aufbau hat sich Herr N. recht genau an den Bauplan gehalten, was sich sogar bis zum Finish mit Granitteffekt Spraylack fortführt. Offenbar gefallen die MoDiPo nicht nut dem "Bauherren" selbst, sondern auch einem größeren Teil seiner Familie. Dazu schreibt er folgendes:



"Ich bin so froh, dass ich mich zum Bau Ihrer MoDiPo durchgerungen habe. Es war mir kaum möglich, genug Lieder aus Rock, Jazz und Klassik zu hören, denn meine ältesten drei Kinder haben mit den MoDiPo elektronische Beat und Rap Musik bis in die Nacht gehört. Die Kommentare waren "krass" und "mega". Das Klangbild ist wunderschön und dazu noch diese unbeschreiblich tolle Basswiedergabe. Bei Carolyn Mas und Sitting in the Dark... Wahnsinn. Vielen Dank Herr Gresler."



Es ist schön zu sehen, dass ein Bauvorschlag auch 10 Jahre nach seiner Präsentation noch top aktuell sein kann und Nachbauer mit seinem Klang begeistert. Vielen Dank, Herr N., für den Nachbau und den tollen Bericht. Haben Sie viel Freude mit Ihren neuen Lautsprechern.

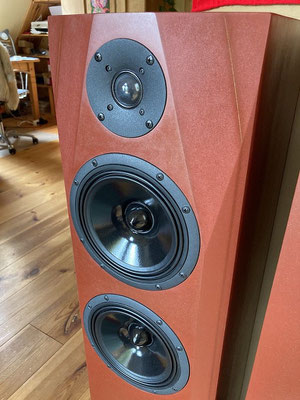

Penny Stock von Richard N.

Eigentlich ist Richard N. seit geraumer Zeit dabei, sich ein Paar Modipo aufzubauen. Irgendwie wurde er aber von dem Drang ereilt, ein kleines Intermezzo in Form eines Kleinlautsprechers zwischenzuschieben. Entschieden hat sich Herr N. für die Penny Stock, in der Entwickler Donhighend einen Piezo Hochtöner verwendet hat. Richard N. schreibt uns dazu:



"Die Penny Stock hat im Baufortschritt die Modipo überholt. Ich habe mich sehr über das Klangbild der kleinen günstigen LS gefreut. Ein schönes Projekt, um einfach mit dem Selbstbau zu beginnen. Vielen Dank für Ihren Messaufwand und den Bauvorschlag."



Wir bedanken uns im Gegenzug für den Nachbau und die schöne Ausführung. Das kräftige Rot macht die Lautsprecher zu richtigen Hinguckern. Weiterhin viel Freude damit.

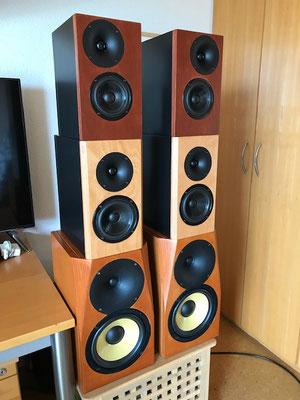

Asathor von Thomas J.

Die Asathor von Oli hat einen weiteren Nachbauer gefunden. Thomas J. aus unserer FB Gruppe hat sich ein Paar dieser veritablen Power HiFi Lautsprecher aufgebaut, und das sind wahre Schmuckstücke geworden. Das Finish hat Thomas in Ami Nußbaum Furnier ausgeführt, welches dreifach mit True Oil behandelt wurde. Dadurch wird die Oberfläche wunderbar angefeuert. Aber nicht nur die Optik seiner Asathor stellt Thomas zufrieden. Auch in klanglicher Hinsicht lobt er die Lautsprecher in höchsten Tönen.



"Es haut mich fast vom Sofa! Iron Maiden, Dream Theater, mehr konnte ich noch nicht auflegen. Stimmen, Dynamik und Klarheit - einfach fabelhaft. Klingt nie angestrengt, und der Bass ist wunderbar knackig. Die Bühne spielt wunderbar auf, Jordan Rudess sitzt mir praktisch auf dem Schoß mit seinem Keyboard... ...ich bin voll happy, welcher Klang jetzt bei mir im Beamerzimmer herrscht."



Thomas, wir hoffen, dass du oft genug die Gelegenheit hast, die Kuh fliegen zu lassen. Viel Spaß mit deinen tollen Asathor.


DAUmino M von Peter O.

Einen weiteren schönen Nachbau der beliebten DAUmino M hat unserer FB Gruppen Mitglied Peter O. realisiert. Den Korpus der Gehäuse fertigte er aus Kiefern-Sperrholz, welches ein Finish mit aufgerolltem TuffCab schwarz erhielt. Dies ist ein sehr robuster, mit Warnex zu vergleichender Lack, der eine sehr schöne, leicht strukturierte Oberfläche bildet. Die Schallwänder hat Peter aus Tischlerplatte angefertigt, die er vor dem Verleimen mit einer Lacklasur im Farbton Mahagoni versehen hat. Die Farbkombination harmoniert hervorragend, und sie wirkt sehr edel. Danke Peter, für den Nachbau und natürlich auch für die schönen Fotos. Wir wünschen dir genussvolles Hören mit deinen neuen DAUmino M.


MI6 von Olaf M.

Olaf M. aus unserer FB Gruppe hört an seinem PC-Arbeitsplatz ab sofort mit einem Paar MI6. Der mit 6dB Filtern aufgebaute Kompaktlautsprecher kommt in einem schlichten und dennoch eleganten Kleid daher. Dieses hat Olaf aus anthrazit farbenem MDF mit einer feinporigen Rolle aufgetragen. Der Kontakt mit dem Amp wird über solide und optisdch sehr ansprechende Polklemmen hergestellt. Zu seinen neuen Lautsprechern schreibt uns Olaf:



"Der Klang ist, angesichts des Preises, fantastisch. Eine solche Bühne mit genauer Ortung habe ich bisher noch nicht erlebt. Das Geschehen löst sich total von den Lautsprechern und der Bass ist überraschenderweise satt, durchaus tief und klar definiert. Nicht zu glauben....vielen Dank Alex für diesen tollen Bauvorschlag!!!"



Lieber Olaf, wir bedanken uns für deine lobenden Worte und wünschen dir viel Spaß mit deinen neuen MI6.


Fianco von Melo D.

Unser FB Gruppen Mitglied Melo D. hat sich an den Aufbau eines Paares Fianco gewagt. Und die sind wirklich richtig klasse geworden. Auf den edel furnierten Korpus setzte Melo eine Schallwand aus schwarz durchgefärbtem MDF auf, welche schlussendlich einen Überzug mit Lack erhielt. Dies ist eine sehr gelungene und vor allem kontrastreiche Design Variante. Insgesamt zeigt Melo, dass er beim Aufbau sehr sorgsam und detailverliebt vorgegangen ist. So fertigte Melo für die kleinen Würfel Metallständer, in denen die Fianco in der Vertikalen geschwenkt werden können. Seitliche Sterngriffschrauben sorgen für Arretierung im jeweils gewünschten Abhörwinkel. Auch der Weichenaufbau wurde penibel erledigt. Schön ausgerichtete Bauteile und Verbindungsdrähte lassen die beiden Netzwerke wie Zwillinge aussehen. Aber auch klanglich passt alles. Melo schreibt in der FB Gruppe dazu:



"Klingt zusammen mit meinem Iceamp (50asx2 se) richtig gut. Vielen Dank Alexander für diese gelungene Konstruktion."



Wir danken für den tollen Nachbau und natürlich auch dsafür, die tollen Bilder hier veröffentlichen zu dürfen. Viel Spaß weiterhin mit den kleinen Koaxen.


DAUmino L von Luis W.

Luis W. präsentiert uns seinen tollen Nachbau der DAUmino L. Dabei hat er den Nachbau "blind", also ohne den Lautsprecher vorher Probe zu hören, gewagt. Im Detail gibt es gegenüber dem Original Aufbau von Alex minimale Veränderungen. So würden Höhe und Tiefe leicht abgewandelt. Dafür spendierte Luis seinen Lautsprechern ein separates Weichenfach innerhalb einer doppelten Rückwand. Optisch sind die Lautsprecher sehr gut gelungen. Der Korpus aus MDF wurde mit grünem Kunstleder in Nappa Optik gefinisht. Die Schallwand, auf welcher die Chassis in perfekten Fräsungen Platz nehmen dürfen, wurde in sehr edlem Bambus ausgeführt. Den Klang seiner neuen DAUmino L fasst Luis wie folgt zusammen:



"Abzüglich meines Bau- und Besitzerstolzes kann ich sagen, dass sich der "Blindbau" wirklich gelohnt hat. Der Klang ist vollmundig, ausgewogen, mit erstaunlichen Tieftonfähigkeiten. Eine Entwicklung, die es verdient, noch öfter gebaut zu werden."



Für diese lobenden Worte bedanken wir uns sehr gerne, und wir wünschen noch lange viel Freude mit den tollen DAUmino L.


Asathor von Peter O.

Einen weiteren Nachbau von Olis Asathor präsentiert uns Peter O. aus unserer FB Gruppe. Peter hat das Gehäuse seiner Lautsprecher, entgegen dem eigentlichen Bauplan, ein wenig abgeändert. So verzichtete Peter auf getrennte Gehäuse für den Tiefton- und Hochton Part. Durch das somit eigentlich gewonnene Volumen konnten die einteiligen Asathor etwas flacher werden. Das Horn hat Peter rückseitig mit Bitumenplatten beklebt, so dass "Ruhe im Karton" herrscht. Das Gehäuse selbst besteht aus einem Materialmix. Es kamen MDF, Spanplatte, sowie Bambus Leimholz zur Anwendung. Letzteres ziert die Front und wurde mit einem Ölauftrag gefinisht. Der leicht zurückversetzte obere gehäuseteil, welcher das Horn beherbergt, wurde zweifach mit schrarzem Tuff Cab Strukturlack versehen. In Absprache mit Entwickler Oli hat Peter den Kondensator vor dem Hochtontreiber von 6,8µF auf 4,7µF verringert. Peter mag es im Mitteltonbereich gerne etwas zurückhaltender. Wir finden, dass Peters' Asathor sehr schön geworden sind und als Möbelstück eine Bereicherung für den Wohnraum darstellen. Dass es auch klanlich passt, setzt dem Ganzen die Krone auf. Wir wünschen viele schöne Momente mit diesen tollen Lautsprechern.


Spee-dy von Sascha S.

Da ist sie endlich, die Spee-dy, die unser FB Gruppen Mitglied Alex für Sascha S. entwickelt hat. Sascha hatte ein Paar SBWAC65-4 Breitbänder von SB Acoustics erworben und wünschte sich einen Lautsprecher unter Verwendung dieses kleinen BB. Alex kombinierte einen Monacor SPH-145HQ dazu und kam Saschas Wunsch nach, einen Lautsprecher zu entwickeln, von dem er sich nicht angeschrien fühlt. Diesem Wunsch wurde entsprochen, mit dem Ergebnis, dass er Sascha etwas zu brav war. Alex hatte aber für diesen eventuellen Fall bereits vorgesorgt. Mit der Variation nur eines Bauteils, lässt sich der persönliche Geschmack problemlos berücksichtigen. Dem 22 µF Kondensator im Sperrkreis wurde ein weiterer mit 12 µF parallel geschaltet, was die Senke auf Achse minimiert. Danach rastete der Klang für Sascha ein. Das Finish seiner Lautsprecher führte Sascha, angelehnt an ihren Namen "Spee-dy" in einer Art Vintage Racing Optik aus. Mit einem Rallyestreifen und diversen Emblemen aus dem Motorsport werden die kleinen F.A.S.T. Lautsprecher zu wahren Eyecatchern. Auch klanglich passt nach dem kleinen Weichentuning alles:



"Nach langem sind endlich meine Spee-dy fertig geworden. Für alle lesefaulen, hier die Kurzversion: Nachbauen! Beim Namen musste ich sofort an nen Speed-Shop denken. Und ein Lautsprecher in so einer Umgebung braucht nen Rallyestreifen und jede Menge Aufkleber. Und schon war das Design fertig. Nun aber zum wichtigsten, dem Klang. Alex der das Ding für mich entwickelt hat, hört sicherlich immer noch mein Flehen, das Duo nicht quietschig werden zu lassen. Herausgekommen ist ein Lautsprecher, der für Partys in kleinen Räumen die Idealbesetzung sein dürfte. Absolut langzeittauglich und kein bisschen nervig. Um in Musik zu schwelgen fehlte aber etwas der Glanz. Deswegen habe ich in Abstimmung mit Alex im Sperrkreis 12 µF hinzugefügt. Meine Beschreibung bezieht sich auf die so an meine Hörgewohnheiten angepasste Version. Die Spee-dy macht ihrem Namen alle Ehren. Ich kenne keinen LS der so schnell, präzise und kontrolliert der Musik folgt. Wo die FW 146 DAU bei Dee Snider „We’re not gonna take it“ oder Iron Maiden „Fear of the dark live“ emotional etwas schummelt, bleibt die Spee-dy staubtrocken. Bei Nick Cave „Red Right Hand“ läuft es einem eiskalt den Rücken runter. Es ist unglaublich welche Details ich plötzlich bei Ulli Boegershausen „In Dialogue“ höre. Und woher kommt plötzlich das Publikum bei Bob Seger „Turn the Page“? Wer wissen will, was Dynamik heißt sollte sich Slipknot „Pulse of the maggots“ anhören. Als das Schlagzeug losgelegt hat bin ich tatsächlich zusammengezuckt. Amaranthe „Do or Die“ ist endlich ein Lied und nicht nur tonales gematsche. Immer wenn es schnell ist und Spaß machen soll ist der LS in seinem Element! UMC „Kings & Queens Metal Version“ , Thundermother „Hellavator“ Oder Godsmack „Crying like a bitch“, HEAT „Dangerous Ground“ knallt genau so wie es soll. Dabei klingt das Ganze viel größer als es aussieht. Alex Christensen and the Berlin Orchestra „Redemption“ oder Laing „Wechselt die Beleuchtung“ braucht nicht mehr. Das passt wie die Faust aufs Auge. Männerstimmen zählen zu den Stärken des Lautsprecher was bei Club for Five „Brothers in Arms“ eindrucksvoll bewiesen wird. Aber auch Delain „We Are the Others New Ballad Version“ ist ein Genuss. Ja, ich bin schwer begeistert. Und ja, es gibt noch zig weitere Lieder die ich aufführen wollte. Alex: Vielen vielen Dank für diese Entwicklung! Ich dreh jetzt mal lauter!"



Da gibt es nicht viel hizuzufügen. Sascha, die Lautsprecher hast du in einem wirklich ungewöhnlichen und tollen Design hinbekommen. Hoffentlich werden dir deine "Spee-dy" noch viel Freude bereiten. Danke, dass sie unsere Galerie bereichern dürfen.

Asathor in edlem Furnier

Daniel M. präsentiert uns seinen aktuellen Nachbau der Asathor. Dabei hat Daniel handwerklich großartiges geleistet. Das Finish seiner Lautsprecher hat er in edlem Furnier ausgeführt. "Frake Kern" nennt sich das schöne Gehölz, welches natürlich in gespiegleter Form auf den Korpus aus 19 mm MDF aufgebracht wurde. Schlussendlich brachte Daniel einen mehrschichtigen Auftrag hochwertigen Tung Öls auf das Furnier auf. Das Ergebnis kann sich auf jeden Fall sehen lassen. Die Asathor wirken mehr als einfach nur edel. Auch klanglich können sich die Schmuckstücke sehen lassen. Daniel kann zum Klang nur sagen:



"Für ein Honhifi Konzept legt die Asathor eine wahnsinnige Feindynamik an den Tag. Leise wie laut ein absolut ausgewogener Lautsprecher, welcher weder im Hoch- noch im Tiefton  etwas vermissen lässt."



Wir bedanken uns für das tolle Kompliment, und wir hoffen, dass du noch viel Freude an diesen wunderschönen Musikmöbeln haben wirst.


LYC in toller Betonoptik von Thomas K.

Ein supertolles Paar LYC hat sich Thomas K. für adäquate Beschallung seines Büros gebaut. Thomas hat den Korpus seiner Gehäuse mit einer Betonbeschichtung versehen, welche zu einer sehr edel daherkommenden Oberfläche führt. Das Filzgasket der Tiefmitteltöner wurden mit eigens dafür gefrästen Zierringen aufgehübscht. Diese Zierringe und den Waveguide hat Thomas mit einer sehr ansprechenden und hochwertigen Folie in einer Hexacone Optik bezogen. Diese harmoniert in hervorragende Weise mit der Betonbeschichtung. Thomas hatte schon zu früherer Zeit Kontakt mit den LYC, und so schreibt er zu seinem aktuellen Projekt:



"Ich hab's schon wieder getan! LYC für mein Büro! So lässt es sich arbeiten!"



Thomas, du hast wirklich ein Paar wunderschöne Lautsprecher geschaffen. Wir wünschen Dir, dass dir deine Arbeit mit tollem Sound noch lockerer von der Hand geht. Viel Spaß bei der Arbeit und beim Hören.


Penny Stock von Stefan M.

Dass auch ein ULB Projekt begeistern kann, beweist Stefan M. mit seinem Nachbau der Penny Stock von Donhighend. Stefan hat sich für das Finish der kleinen Allrounder einen cleveren Materialmix ausgedacht. Der Korpus wurde zunächst ganz normal furniert. Da Stefan die Chassis gerne eingefräst habe wollte, brachte er auf der leicht einspringend verleimten Schallwand eine Lage selbstklebendes Moosgummi in der Dicke der Hochtönerfront auf. Mit einem Skalpell, welches um die Konturen des Piezo-Hochtöners geführt wurde, besorgte Stefan einen Auschnitt, der den Hochtöner komplett umschließt. Das Resultat ist eine perfekte "Einfräsung". Das ist eine clevere und tolle Idee. Stefan beschreibt seine neuen Lautsprecher in unserer FB Gruppe:



"Toller Lautsprecher! Tolle Entwicklung! Danke Alex."



Wir finden, dass diese Lautsprecher sehr schön geworden sind. Danke für den Nachbau und die schönen Bilder. Mögen deine Penny Stock dir noch viel Freude bereiten.


Winter Blues von Robert

Robert präsentiert uns hier seinen Nachbau der Winter Blues. Der kleine Kompaktlautsprecher, dessen Entwicklung auf eines der vergangenen D.A.U. Treffen zurückgeht, ist ein kleiner Wolf im Schafspelz. Das findet auch Robert:



"Ist schon wirklich frech, wie munter die kleine an meinem TPA3255 Amp dran hängt und die Musik in den Raum gibt. Bass, Mitte, Hochton, Bühne, alles wirklich sehr schön präsentiert, wie aus einem Guss spielend. Dabei erstaunlich, wie sauber und unangestrengt das ganze noch bei gehobenem Pegel funktioniert. Das habe ich aus Boxen dieser Größe und Kosten nicht erwartet. Ich habe mich nach dem Hören dazu entschieden, ein Finish in Beton-Holz Desing zugestalten. So kann sie wenigstens durch ihre massive Front andeuten "klein aber frech"."



Robert, wir finden, dass dir der Aufbau und die Optik wunderbar gelungen sind. Dass dir unsere Abstimmung so gut gefällt, freut uns ganz dolle. Hab noch viel Spaß an den kleinen Freudenspendern.


Big Yellow Taxi MK2 von Lasse W.

Ein Paar Big Yellow Taxi MK2 hat sich Lasse W. gebaut. Seine Lautsprecher sind in dezenten Mattschwarz gehalten, welches dem Farbton des Waveguides entspricht. Für sicheren Stand sorgen eigens angefertigte Füße, die als Quertraverse unterhalb der Lautsprecher angebracht sind und seitlich überstehen. Abgerundet hat Lasse die tolle Optik seiner BYT MK2 durch kleine Typenschilder, die er im unteren Bereich der Schallwände angebracht hat. Wir bedanken uns herzlich für die Freigabe zur Veröffentlichung der Fotos und wünschen Lasse entspannte Momente mit seinen tollen BYT MK2


Focus von Thomas A.

In leichter Abwandlung hat unser FB Gruppenmitglied Thomas A. die Focus für sein Heimkino aufgebaut. Damit der Center nicht in den Sichtbereich seiner Leinwand gerät, hat Thomas seine Focus etwas niedriger ausgeführt. Dabei hat er darauf geachtet, dass das Volumen durch ein wenig Zugabe in der Tiefe identisch bleibt. Zudem hat Thomas die Schallwand um 8° nach hinten geneigt. Durch diese Maßnahme wird die recht niedrige Standposition der Focus ein wenig ausgeglichen. Beim Finish hat Thomas es recht schlicht gehalten und zu schwarzem Warnex gegriffen. Schön geworden! Dies ist ein gelungenes Beispiel dafür, dass ein sher ordentliches Finish auch mit einfachen Mitteln erzielt werden kann. Wir wünschen viele gute Filme mit tollem Hörgenuß. Hab viel Freude an deinem neuen Setup.
